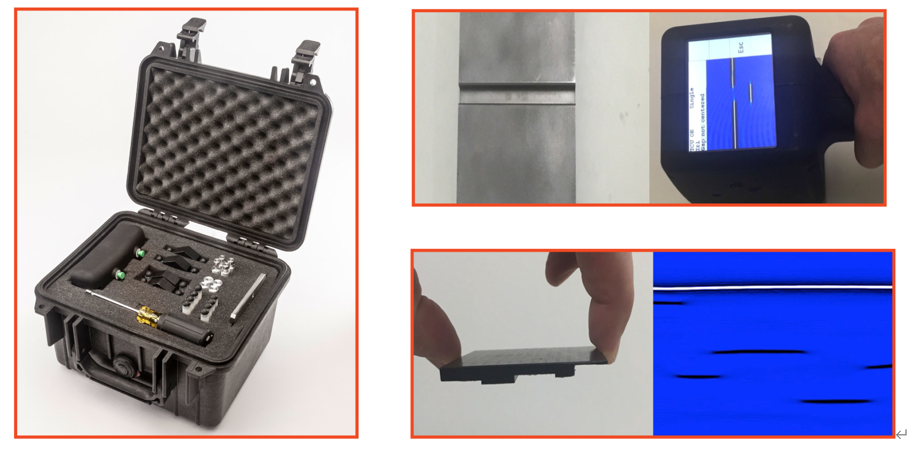

T-Ray® 5000的LSG500n线扫描仪（LSG）提供了一个手持式解决方案，可沿一维线长达50或75毫米实施高速扫描。 线扫描图像显示在手持工具的屏幕上，可以通过专用软件对特定应用程序进行分析。 目前的软件解决方案可以提供层厚度测量、空隙检测或待测面板对齐，并测量它们之间的垂直和水平偏移。

仪表以高达每秒8次扫描的速度扫描，但可调节，以允许更高的分辨率。 该仪表配有一个3英寸的镜头，可提供3英寸的扫描范围。 有一个配件套件，提供2英寸镜头支架关闭和校准板。

应用

太赫兹线扫描成像：层结构、层厚度、面板偏移和分离

无损检测：空隙检测、地下缺陷或夹杂物

航空航天和汽车：测量涂层面板之间的台阶和间隙

艺术保护：识别建筑，通过陶器成像，查看以前的修复，

主要特点

光纤耦合，允许移动（最多30米）

宽带太赫兹检测

单面反射数据采集

与T-Ray 5000太赫兹控制单元(TCU)一起使用

高信噪比

用符合工效学的的触发器来启动测量

低噪声，实现快速数据收集

两个透镜提供不同的扫描宽度

指向激光器引导刀具对准

优势

易于带到测量位置

演示太赫兹光谱或检查薄层

无需进入产品的两侧

多用途控制系统最小化成本

最小化数据采集时间

单手操作

易于用实时显示来校准

优化应用程序的长度
